YongZhouavec des travaux à long terme sur les appareils de mesure de débit, a été étroitement associé au développement duCompteur d'eau multi-jetset la manière dont son registre traduit le flux en données de consommation lisibles dans les systèmes modernes de gestion de l'eau. Comprendre comment ce petit composant affiche l'utilisation totale permet de comprendre pourquoi ces compteurs restent largement utilisés dans les réseaux résidentiels et commerciaux légers où des relevés stables et clairs sont requis.
Contrairement aux systèmes numériques qui reposent sur la conversion électronique, le registre du compteur d'eau est une interface purement mécanique qui convertit le mouvement de rotation en affichage du volume cumulé. Ce mécanisme peut paraître simple à première vue, mais il est le résultat de décennies de perfectionnement en matière d’équilibrage hydrodynamique, d’étalonnage des rapports de transmission et de conception résistante à l’usure.
Le registre est souvent décrit comme la « fenêtre de lecture » du compteur, mais sa fonction va bien au-delà de l’affichage de chiffres. Il constitue l'étape finale d'une chaîne de transfert d'énergie mécanique :
- L'eau s'écoule dans la chambre de mesure par plusieurs entrées
- Les turbines tournent en fonction de la vitesse d'écoulement
- La rotation est transférée via un accouplement étanche
- Un train d'engrenages réduit la rotation à grande vitesse en incréments lisibles
- Le registre affiche le volume accumulé
Dans le compteur d'eau, plusieurs jets d'eau frappent la turbine uniformément sous différents angles. Cette force équilibrée réduit les vibrations et améliore la stabilité des mesures, en particulier dans des conditions de débit fluctuantes.
Le principe de base de l’affichage de la consommation totale d’eau est la rotation proportionnelle. Chaque rotation complète de la roue interne correspond à un volume d'eau fixe. Le registre traduit ces rotations en incréments numériques.
La transformation du flux en affichage peut être simplifiée comme suit :
- Rotation de la turbine = mouvement de l'eau
- Transmission par engrenages = mise à l'échelle du mouvement
- Cadran de registre = accumulation numérique
Ce système garantit que chaque goutte passant à travers la chambre contribue à un total cumulatif, qui est enregistré en continu sans réinitialisation manuelle.
L'une des raisons pour lesquellesCompteur d'eau multi-jetsLa structure la plus adoptée est sa capacité à maintenir un mouvement stable de la roue. Au lieu de s'appuyer sur un flux directionnel unique, plusieurs jets répartissent la force uniformément.
Cela a plusieurs effets pratiques :
- Réduit l'usure localisée de la roue
- Maintient une vitesse de rotation constante à faible débit
- Améliore la stabilité à long terme de la lecture du registre
- Minimise la sensibilité aux turbulences des tuyaux
Dans de nombreuses installations, les conditions de faible débit (telles que les robinets qui gouttent ou l'ouverture partielle des vannes) sont celles où les erreurs de mesure sont les plus probables. La distribution de flux multi-jets permet de réduire considérablement ce problème.
L'ensemble de registre est isolé du contact direct avec l'eau grâce à un système de couplage magnétique ou scellé. Cette séparation empêche la contamination de l'eau et réduit la friction mécanique à l'intérieur de l'unité d'affichage.
| Composant | Fonction | Contribution à l'affichage de l'utilisation totale |
| Turbine | Tourne sous le débit d'eau | Convertit le flux en mouvement |
| Accouplement magnétique | Transfère le mouvement sans fuite | Maintient un environnement scellé |
| Train d'engrenages | Réduit la vitesse de rotation | Permet une mise à l'échelle lisible |
| Registre des cadrans | Affiche la valeur accumulée | Affiche la consommation totale d'eau |
| Lentille de protection | Affichage des boucliers | Empêche les interférences de la poussière et de l'humidité |
Chaque composant fonctionne en séquence, garantissant que l'utilisation enregistrée reste stable dans le temps, même en fonctionnement continu.
Le registre comprend généralement plusieurs cadrans ou un affichage numérique roulant. Chaque chiffre représente une échelle de mesure différente, souvent des mètres cubes et des litres selon la configuration.
Un avantage clé est que la lecture reste intuitive même sans formation technique. Le mouvement de chaque chiffre est lent et incrémentiel, permettant aux utilisateurs de confirmer visuellement les habitudes de consommation au fil du temps.
Dans les observations sur le terrain, le mouvement progressif du chiffre le plus bas reflète souvent de petites variations quotidiennes, tandis que les chiffres les plus élevés ne changent que sur des cycles plus longs. Cette structure en couches est essentielle pour une surveillance à long terme.
Bien que le système soit mécaniquement robuste, plusieurs conditions environnementales et opérationnelles peuvent influencer la stabilité de la lecture :
- Qualité de l'eau et teneur en sédiments
- Angle d'installation et alignement des tuyaux
- Fluctuations de pression d'écoulement
- Vieillissement des roulements internes
- Bulles d'air dans la canalisation
La conception du compteur d'eau Multi Jet permet d'atténuer certains de ces effets, en particulier les problèmes liés aux sédiments, car les multiples canaux d'entrée réduisent le risque de colmatage et répartissent le débit plus uniformément.
| Fonctionnalité | Système à jet unique | Système multi-jets |
| Répartition du débit | Unidirectionnel | Plusieurs jets équilibrés |
| Sensibilité au faible débit | Modéré | Haute stabilité |
| Résistance aux sédiments | Inférieur | Amélioré |
| Cohérence du registre | Variable | Plus uniforme |
| Lisibilité à long terme | Dépend des conditions | Généralement stable |
Cette comparaison met en évidence pourquoi les structures multi-jets sont fréquemment utilisées dans des environnements où un suivi cohérent à long terme est requis.
Bien que souvent négligé, le registre constitue la seule interface visible pour interpréter les données de consommation d’eau. Toute instabilité de ce composant affecte directement la façon dont son utilisation est comprise.
Un registre bien calibré garantit :
- Progression numérique claire
- Ambiguïté de lecture minimale
- Accumulation stable à long terme
- Réduction des erreurs d'interprétation lors des cycles d'inspection
Cela rend la conception de l’engrenage interne et de l’étanchéité aussi importante que la chambre de circulation elle-même.
Dans les environnements de production, les machines de test simulent différents débits pour vérifier l'exactitude de la réponse du registre. Ces tests comprennent souvent :
- Simulation continue de haut débit
- Cycles intermittents de faible débit
- Vérifications d'exposition à la pression inverse
- Tests d'usure longue durée
De telles évaluations garantissent que le registre maintient un suivi cohérent dans diverses conditions réelles, en particulier dans les systèmes où la consommation d'eau est très irrégulière.

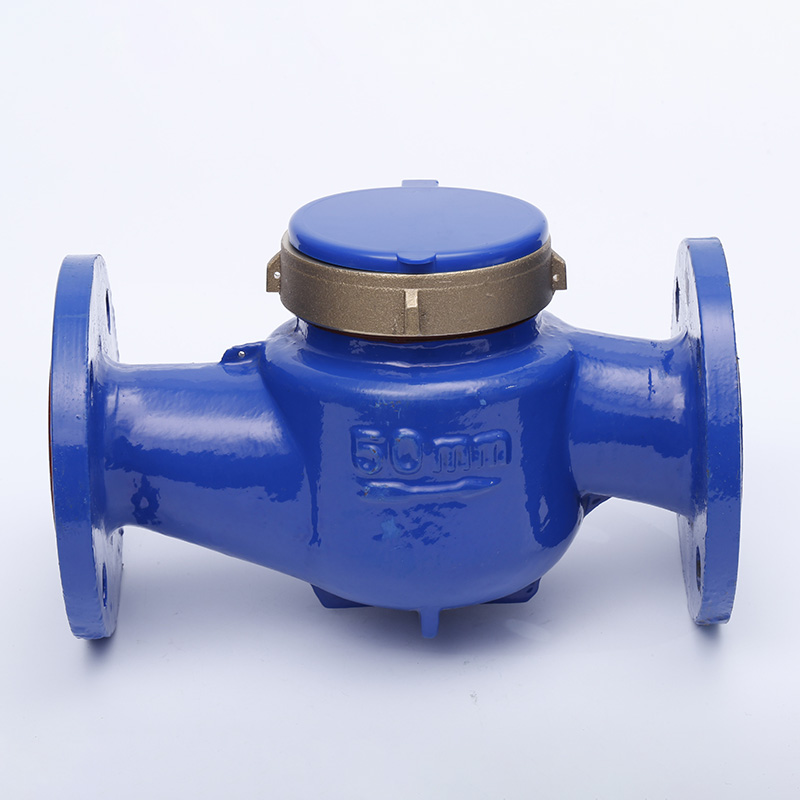

Le registre dans unCompteur d'eau multi-jetssert de traducteur mécanique précis entre le mouvement de l’eau et l’affichage de l’utilisation cumulée. Grâce à un débit de jet équilibré, une transmission étanche et une réduction de vitesse soigneusement conçue, il fournit un enregistrement stable et lisible de la consommation au fil du temps. Cette structure continue de prendre en charge une surveillance fiable dans divers environnements d'installation.
Dans ce contexte, des produits tels que le compteur d'eau Yongzhou® développé par Ningbo Haishu Yong Zhou Meters Co., Ltd reflètent la manière dont les principes de conception mécanique et les tests à long terme contribuent à des performances constantes dans les applications quotidiennes de mesure de l'eau.
