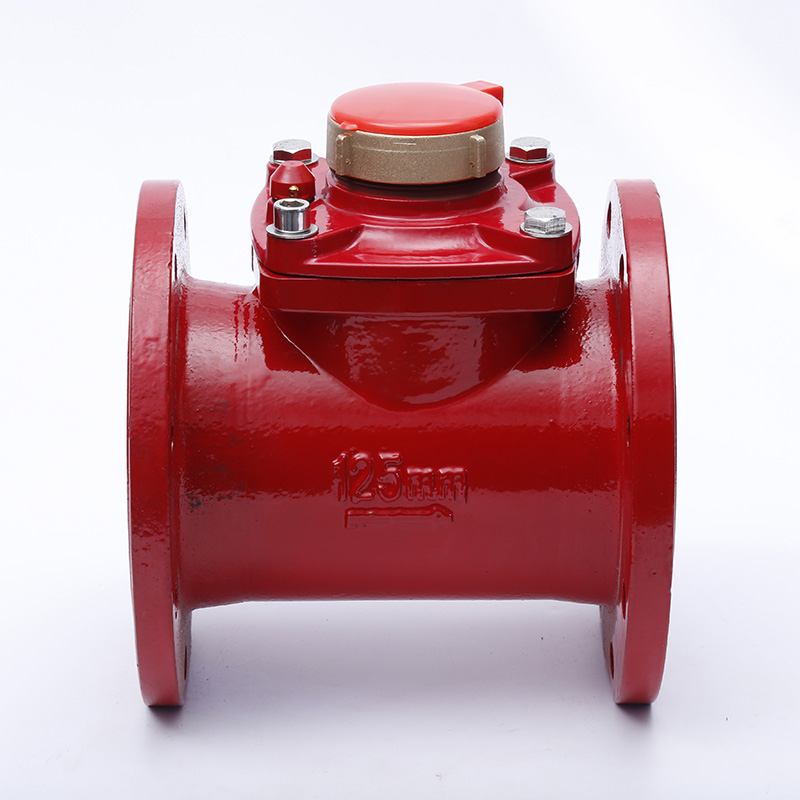

Hélicecompteurs d'eau, également connus sous le nom de compteurs d'eau Woltmann, sont un type de compteur d'eau à vitesse adapté à une utilisation dans des canalisations de grand diamètre (DN80-DN200). Ils présentent une capacité de débit élevée et une faible perte de pression. Alors, comment fonctionnent les compteurs d’eau à hélice ? Quels sont leurs différents types ?
Comme les compteurs d'eau à palettes rotatives (DN15-DN65), les compteurs d'eau à hélice sont également un type de compteur d'eau à vitesse. Lorsque l'eau s'écoule dans le compteur, elle heurte la turbine en forme d'hélice du compteur le long de son axe, la faisant tourner et s'écouler. La vitesse de la turbine est proportionnelle à la vitesse de l'eau. Après passage dans un réducteur, la quantité totale d'eau traversant le compteur est affichée sur un indicateur.
Hélicecompteurs d'eausont divisés en deux catégories : horizontales et verticales. La plupart des compteurs industriels utilisés en Chine sont des compteurs à hélice horizontale. De plus, le compteur d'eau à hélice horizontale amovible (type sec) est également devenu l'un des produits de la série et est populaire parmi les utilisateurs en raison de sa large plage de débit de mesure, de sa grande polyvalence de pièces et de sa capacité à installer et à entretenir sans arrêter l'alimentation en eau ni retirer le compteur.
| Caractéristique/Paramètre | Compteur d'eau à volute | Compteur d'eau à vis |
|---|---|---|
| Principe de fonctionnement | Les deux s'appuient sur le débit d'eau qui affecte la rotation de la roue, puis sur le mécanisme de décélération des engrenages pour compter le nombre de rotations afin de mesurer la consommation d'eau. | Les deux s'appuient sur le débit d'eau qui affecte la rotation de la roue, puis sur le mécanisme de décélération des engrenages pour compter le nombre de rotations afin de mesurer la consommation d'eau. |
| Direction de l'arbre par rapport au débit | L'axe de rotation est perpendiculaire à la direction de l'écoulement de l'eau. | L'axe de rotation est parallèle à la direction de l'écoulement de l'eau. |
| Méthode de montage de la turbine | Plusieurs ailettes rotatives radiales sont montées sur le rotor. | Plusieurs ailettes hélicoïdales sont montées sur le rotor. |
| Précision des mesures | Précision de mesure plus élevée. | Précision de mesure inférieure. |
| Chute de pression | Probablement provoquer une chute de pression importante. | il est peu probable qu'il provoque une chute de pression. |
| Capacité de débit | Capacité de débit inférieure. | Capacité de débit plus élevée. |
| Apparence | Aspect commun avec une section médiane élancée et des extrémités effilées. | Aspect cohérent, formant une ligne droite. |
| Champ d'application | Plus courant sur le marché, adapté aux endroits où la demande en eau est moindre, tels que les zones résidentielles et les centres commerciaux. | Plus adapté aux sites industriels, à l’irrigation agricole et aux sites de consommation d’eau à grande échelle, tout en étant plus facile à entretenir. |
Choisissez un emplacement d'installation approprié : Lecompteur d'eaudoit être installé dans une pièce sèche et bien ventilée, à l'abri de la lumière directe du soleil et de l'humidité pour éviter la déformation des composants en plastique. Assurez-vous que le tuyau est entièrement rempli d'eau, qu'aucune bulle d'air ne s'accumule à l'intérieur du compteur et qu'il n'est pas installé au point le plus haut du tuyau.
Préparation du pipeline : Installez une section de tuyau droite ayant la même section transversale que le tuyau, au moins cinq fois le diamètre du compteur, à l'entrée du compteur d'eau. Installez une section de tuyau droite d'au moins deux fois le diamètre du compteur à la sortie du compteur d'eau. Assurez-vous que les tuyaux de raccordement en amont et en aval du compteur d'eau ne sont pas étranglés et que le sens du débit d'eau s'aligne avec le sens d'écoulement du tuyau. De plus, les tuyaux doivent être exempts de débris pour éviter d’endommager le compteur d’eau.
Installation de vannes et de filtres : Le compteur d'eau doit être installé avec une vanne pour faciliter le retrait et le remplacement. Il est également recommandé d'installer des dispositifs de contrôle de débit (tels que des vannes) et des filtres pour protéger le compteur des impuretés et des chocs de pression de l'eau.
Spécifications d'installation : Lecompteur d'eaudoit être installé dans l’orientation spécifiée. Par exemple, les compteurs d’eau à palettes rotatives de petit diamètre doivent être installés horizontalement. Les incliner vers l’avant, vers l’arrière ou vers la gauche ou la droite peut réduire la sensibilité. Après l'installation, vidangez lentement l'eau pour remplir le tuyau afin d'éviter que le flux d'air à grande vitesse n'endommage le compteur. Calibrage et inspection : les compteurs d'eau doivent être calibrés avant l'installation pour garantir une mesure précise. Après l'installation, le fonctionnement du compteur d'eau doit être vérifié régulièrement pour s'assurer qu'il n'y a aucun défaut.
